插销螺套技术参数及使用方法

　　1、什么是插销螺套

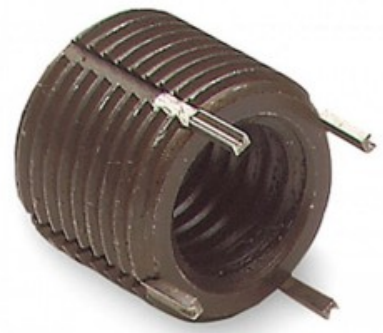

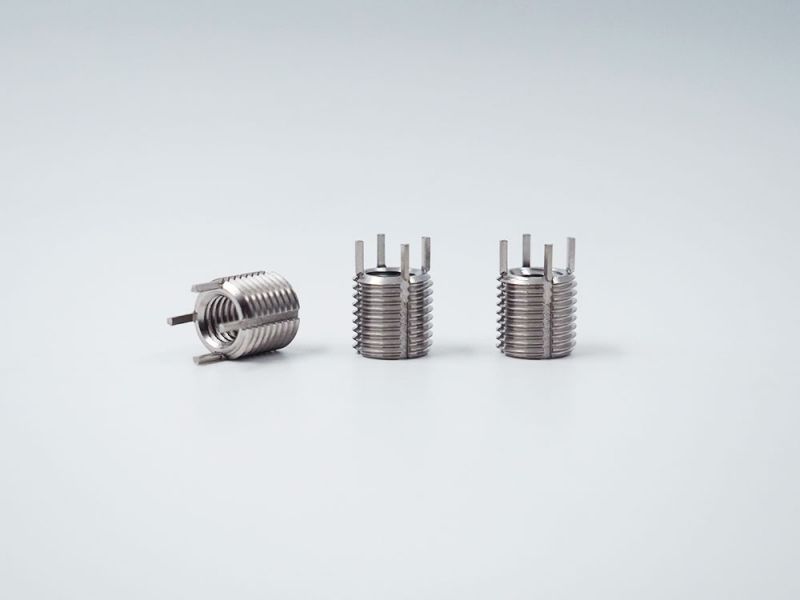

　　插销螺套，英文Key-locking threaded insert，直译为键锁螺套。插销螺套是一种内外都有螺纹，外螺纹上有2根或4根插销键的特殊紧固件，插销螺套装入攻丝后的底孔中，再把2根或4根插销敲入内螺纹孔中，起到固定销套不能转动的作用。产品主要用于航天航空、军工设备、铁路机车、振动机械和电子电工等对螺纹强度要求较高的产品上，工作原理如衬套。

　　2、插销螺套特点

　　a、插销螺套通常是有不锈钢材料制成高强度螺纹护套，并根据相关标准进行钝化处理，标准产品包括公制螺纹尺寸、英制螺纹尺寸和特殊螺纹尺寸等，可根据实际需要进行定制。

　　b、插销螺套可用于低强度材料中，以便增加内螺纹连接强度；也可用于修复螺纹，受损螺纹修复后仍可以使用原来相同规格的螺栓。

　　c、插销螺套因其有效的机械键销，故可控制产品的旋转和转动。机械键销为2或4根，组装前内置于外螺纹的键销槽中。

　　d、插销螺套特别适合应用于需高强度内螺纹的环境。

　　e、锁紧型插销螺套锁紧部位是向内突出的三个硬点，螺钉通过时，表面有挤伤，螺钉装拆三次，力矩消失。

　　f、硬度HB187~230（转换约HRC15~22），光洁度3.2。

　　3、插销螺套分类　　

　　a、插销螺套从螺栓锁紧功能上可分为普通型和锁紧型2种。

　　b、插销螺套从内螺纹形式上可分为公制和英制2种。

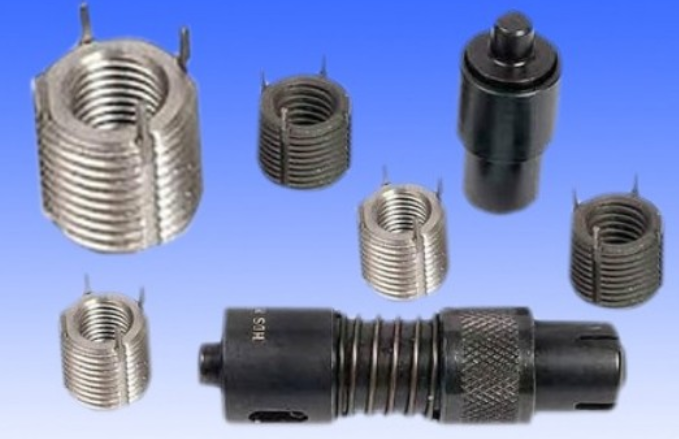

　　c、插销螺套从外螺纹尺寸大小上可分微型、轻型、重型、特重型等，还有英制微型、实心体型等，以及英制内螺纹公制外螺纹、公制内螺纹英制外螺纹等多种形式。

　　d、插销螺套材料分为：碳钢或者不锈钢SUS303。

　　e、表面处理：碳钢-磷酸盐防锈处理，不锈钢303-钝化处理。

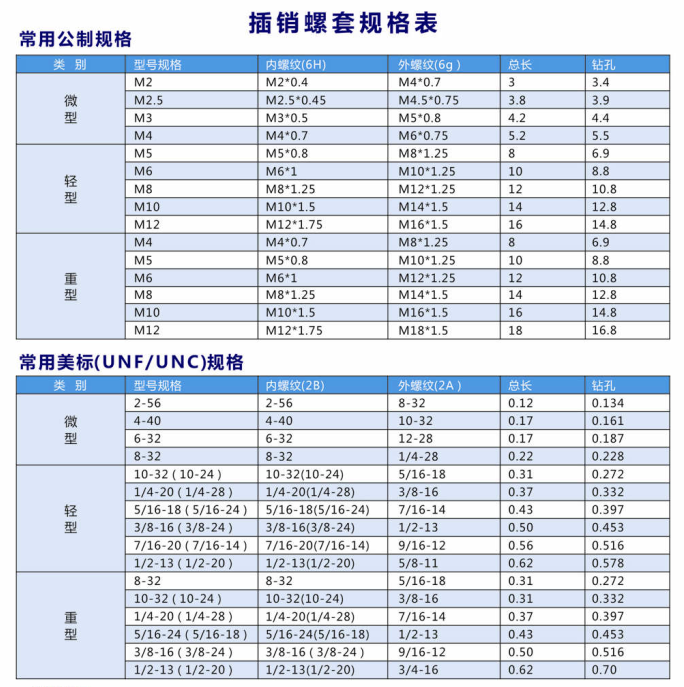

　　f、小规格不建议选择碳钢材料，表格中尺寸源于美标MS标准，特殊尺寸可以定做。

　　4、插销螺套安装

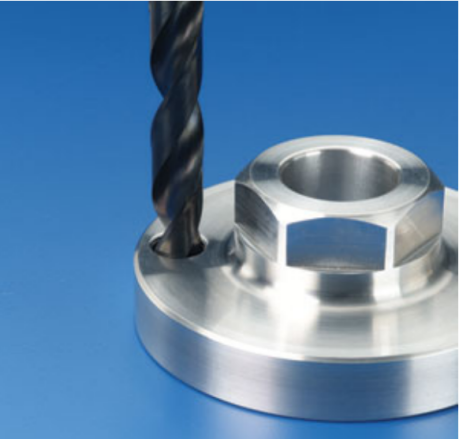

　　a、钻孔

　　用指定的标准钻头钻出底孔，锥形锪钻80°~100°，钻头直径应比标准螺纹直径稍大一些，钻孔深度略大于插销螺套的长度。

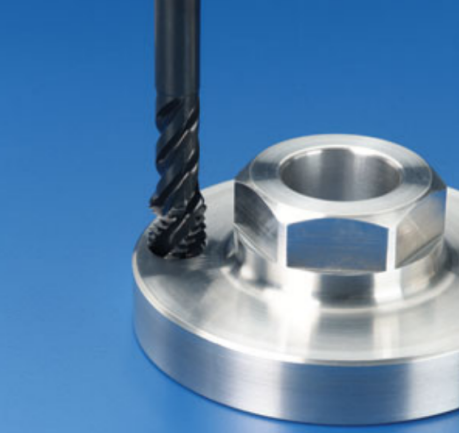

　　b、攻螺纹

　　用标准的丝锥加工螺纹，丝锥规格对应插销螺套外螺纹规格。

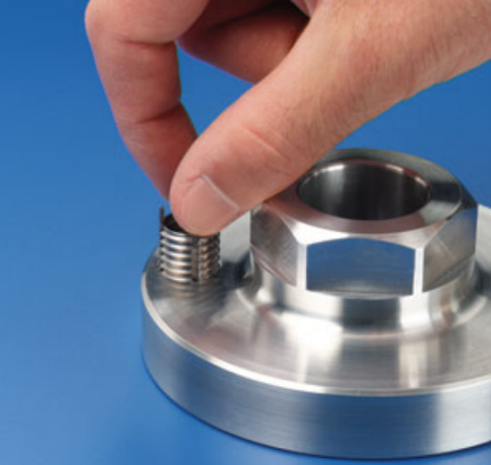

　　c、 安装

　　用手或安装工具旋入插销螺套，稍微低于工件表面（0.25mm~0.75mm），工件内螺纹与插销螺套外螺纹配合旋入间隙需注意控制螺纹中径尺寸，避免过紧拧不进或过松间隙太大晃动影响连接强度。

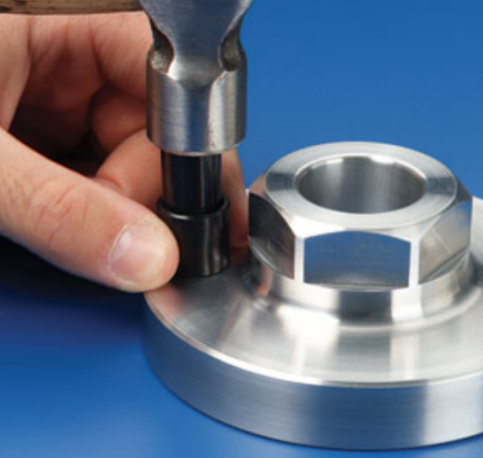

　　d、锁键

　　通过专用安装工具，用榔头敲击使插销固定键进入壁槽，工件内螺纹有损伤。

　　注：
　　1. 材料硬度在30HRC以上的工件， 要预制出键销槽的位置，以便固定键进入。

　　2. 插销螺套不建议用于易碎的材料。

　　5、插销螺套拆卸

　　a、用钻床将插销螺套钻掉一部分，露出键销，钻头直径≤销子内侧直径。

　　b、将固定键向内折弯，并拔出键销。

　　c、用“易拆工具”或类似工具将插销螺套旋出。
