钢丝螺套工具介绍

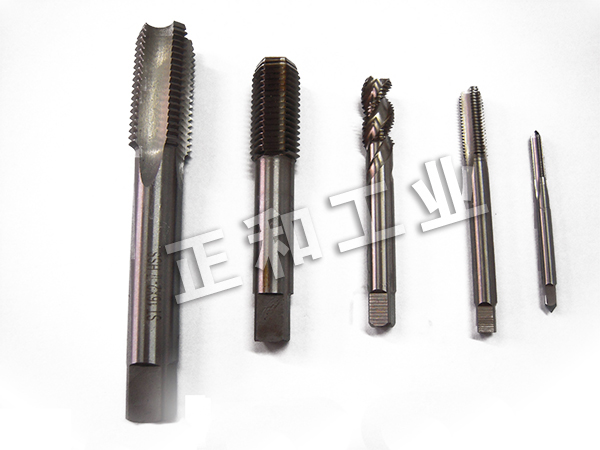

　　一、钢丝螺套专用丝锥

　　钢丝螺套专用丝锥用于加工钢丝螺套安装孔的专用内螺纹，结构尺寸依照国家标准《细柄机用和手用丝锥》GB3464-83等标准要求制造，材料为W6Mo5Cr4V3高钒高性能高速钢，性能均优于普通型高速钢，可机用也可手用，根据其使用范围可分为轻合金机、手用丝锥，普通钢机、手用丝锥，特种丝锥三种。

　　1、轻合金机、手用丝锥

　　用于加工铝、镁合金以及铜合金等有色金属合金，螺距在2.5mm以下为单支丝锥，螺距等于或大于2.5mm为成付。

　　标记方法：

　　STd×PST为钢丝螺套专用内螺纹代号。

　　标记示例：

　　用在于轻合金上加工安装规格为8×1.25钢丝螺套底孔螺纹的专用丝锥，标记为：ST8×1.25

　　2、普通钢机、手用丝锥

　　用于加工钢、铸铁、铸钢等金属材料上的内螺纹，是成付丝锥。

　　3、特种丝锥

　　可根据用户需要设计、制造各种特殊品种的螺纹底孔丝锥，例如在软铝、紫铜上攻丝的机用、手用挤压丝锥，单支普通钢攻丝的专用机用丝锥、不锈钢攻丝丝锥、盲孔的平底丝锥、螺旋槽丝锥、螺尖丝锥等。

　　△如何选择丝锥

　　△直槽丝锥通用性很强，通孔或盲孔、有色金属或黑色金属都可使用，手攻、机攻都行，价格也相对便宜；

　　△螺旋槽丝锥、跳牙丝锥比较适合在专用攻丝机或加工中心等设备上加工盲孔螺纹，切削效率高，内螺纹表面质量好；

　　△挤压丝锥适合加工韧性较高的有色金属，尤其是铜、铝合金铸件，不锈钢件，采用挤压成形工艺加工出的内螺纹孔，抗拉、抗剪强度高，加工表面的粗糙度也较好；

　　△螺尖丝锥适合加工通孔内螺纹，加工时切屑向前排出，固芯部尺寸较大，强度较好，切屑力较大。

　　二、钢丝螺套安装扳手

　　钢丝螺套扳手用于钢丝螺套在螺纹底孔内的安装，其基本原理是使钢丝螺套通过一段引导螺纹，迫使外径收缩，以便顺利装入底孔。

　　1、手动安装扳手

　　（1）按螺母型分类：

　　A、组合螺母型手动安装扳手；B、整体螺母型手动安装扳手

　　（2）按扳手前端形状分类：

　　A、T型槽手动扳手；B、螺纹头型手动安装扳手

　　2、自动安装扳手

　　自动安装扳手有气动、电动两种，具有快速、安装定位准确的特点，用于批量钢丝螺套的安装或在装配生产线上使用。

　　三、安装柄去除工具

　　冲断器：利用瞬间冲力折断钢丝螺套安装柄。

　　四、钢丝螺套拆卸工具

　　卸套器：用于取出安装在底孔内螺纹中的钢丝螺套。

　　五、钢丝螺套专用内螺纹塞规

　　用于检验钢丝螺套安装底孔的内螺纹，分为单头整体塞规及双头插柄塞规。

　　1、单头整体塞规

　　用于检验m2~m5小规格钢丝螺套安装前内孔螺纹。

　　2、双头插柄塞规

　　用于检验m5以上规格钢丝螺套安装前内孔螺纹。
