自 攻 螺 套 使 用 说 明

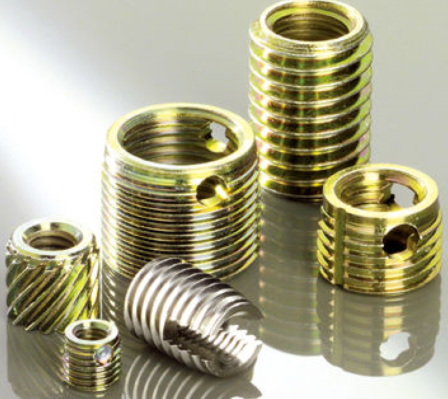

　　1、什么是自攻螺套

　　自攻螺套也叫自攻牙套，是一种加强内螺纹强度的紧固件，工作原理如衬套。自攻螺套内外都有螺纹，嵌入塑料、铝合金、铸铁、铜等较软材料内，可以形成较高强度的内螺纹孔，自攻螺套（自攻牙套）亦可对已坏的内螺纹进行修复。

　　自攻螺套，英文Self-Tapping threaded insert，其特点是配置了内外螺纹并带有切削槽或切削孔。自开发至今，自攻螺套已大量应用于汽车制造业、轨道车工业、航空航天工业、医疗器材、军工产品、船舶工业和电子仪表等多种生产领域。

　　2、自攻螺套特点

　　a、自攻螺套采用不锈钢303，表面可钝化处理。碳钢1215# 表面镀锌。

　　b、工件母材内孔不用攻丝。

　　c、自攻螺套没有锁紧功能。

　　d、自攻螺套头部有两个切削槽或三个切削孔，具有自攻特性，容易装配。但要注意安装开始时，决不能歪斜，先用丝锥攻两个引导牙，再装自攻螺套，以便保证垂直度。

　　e、硬度HB187~230（转换约HRC15~22），光洁度3.2。

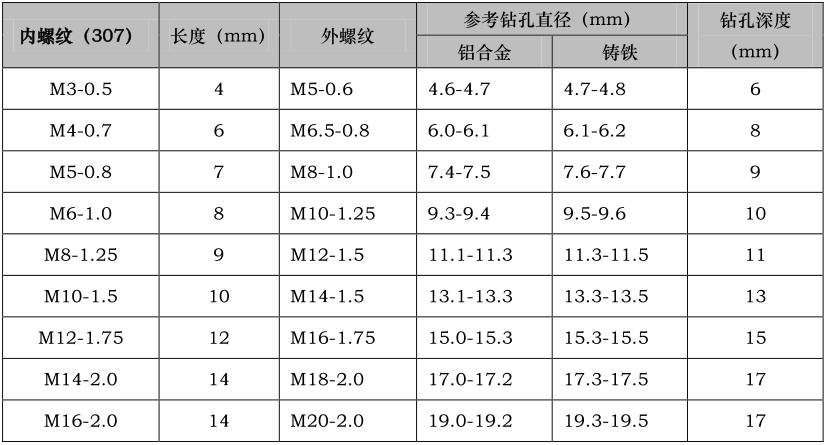

　　3、自攻螺套常用型号

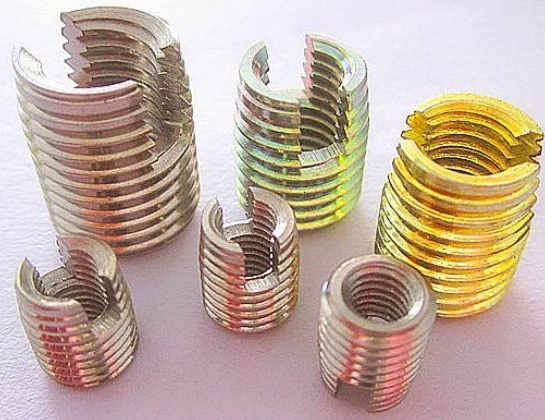

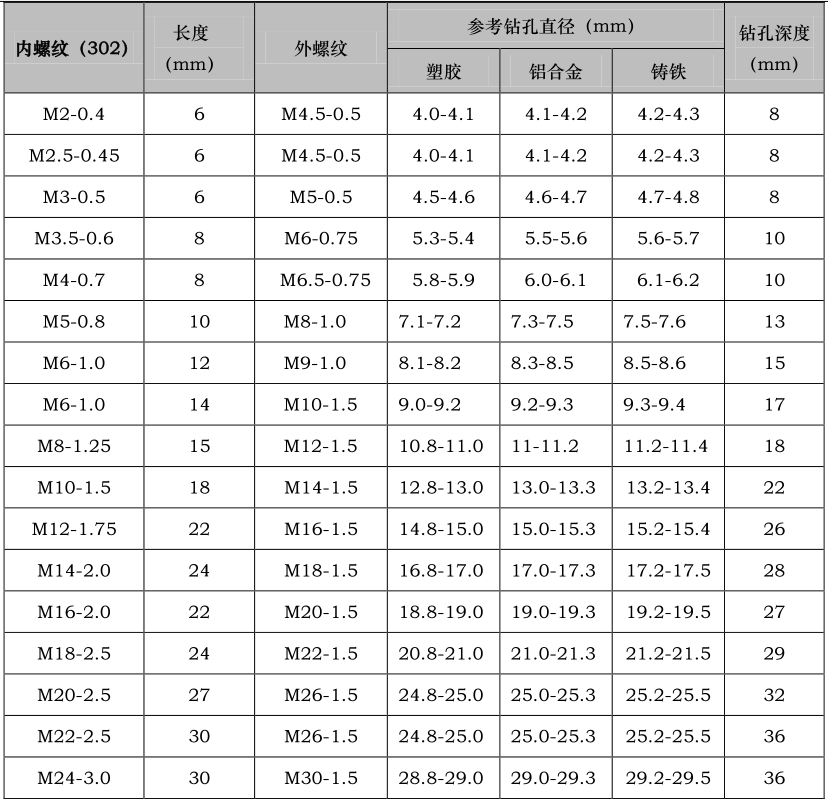

　　3.1、302/303型（开槽型）

　　该产品带有两个切削槽，槽子部位进孔后有微量收缩变小，螺钉装拆时切削槽里面尖边容易剐蹭划伤螺钉螺纹表面，造成咬死。

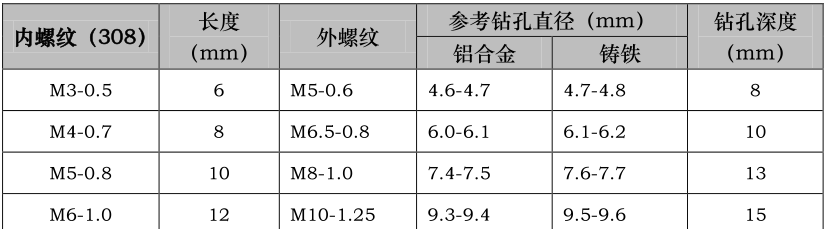

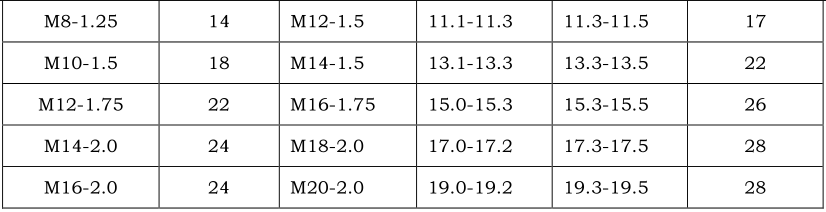

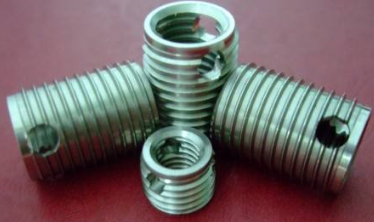

　　3.2、307/308型（三孔型）

　　该产品带有三个切削孔。

　　4、自攻螺套安装说明

　　4.1. 安装前准备

　　自攻螺套安装可用手动也可用机械，安装前推荐使用合适的润滑剂进行预润滑。比如对于未淬火的中硬轻金属，可以使用切削液、酒精或煤油进行润滑；对于韧性轻金属和铸铁，使用带5%到8%的切削液。

　　4.2. 少量安装

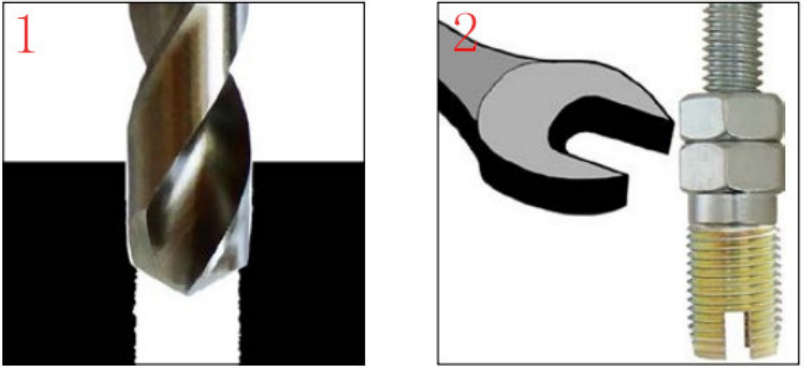

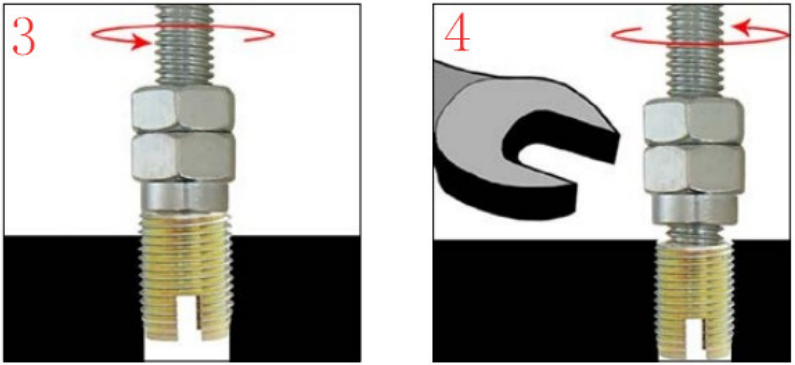

　　当安装数量较少时，可以采取简易安装的方法，即采取对应规格螺栓加螺母的方法，将自攻螺套固定在对应型号的螺栓上，用同型号的螺母固定，使三者成为一个整体，再用扳手把自攻螺套拧入底孔，把螺栓退出来即可，具体操作见下图。

　　4.3. 批量安装

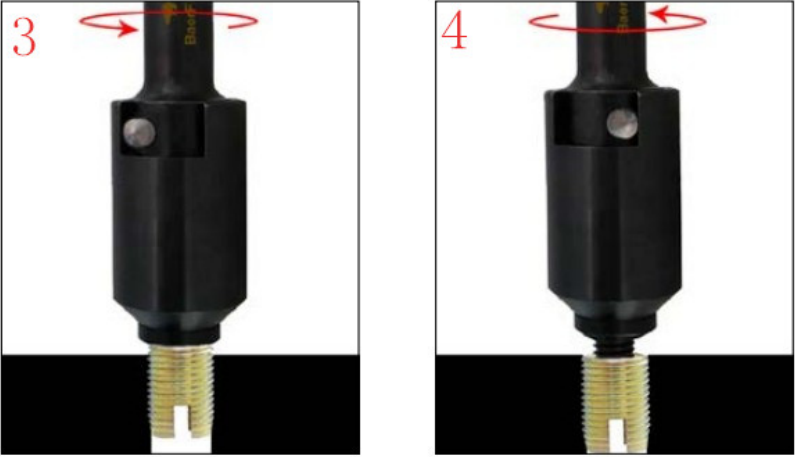

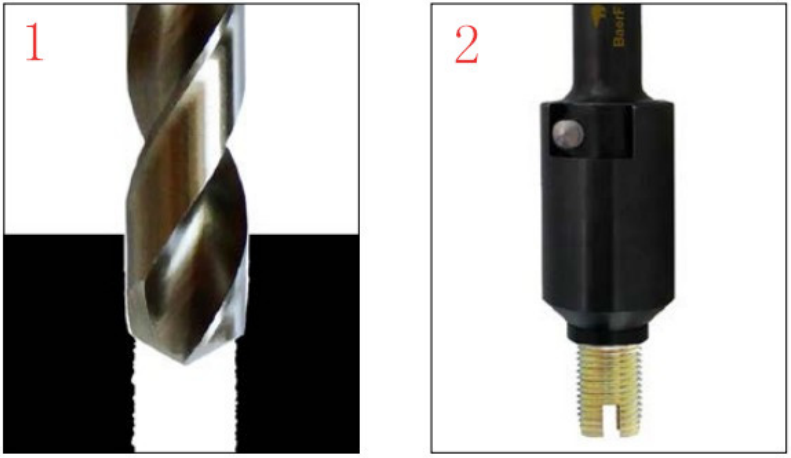

　　当安装数量较多时，可采用专用的机械工具。首先把自攻螺套安装到专用工具上，再将装好自攻螺套的工具旋入预置孔内1圈左右，在确保工具与预制孔端面垂直后再缓缓将自攻螺套旋入，当自攻螺套端面低于预制孔端面0.2mm左右时，停止旋入并反向将专用工具旋出。自攻螺套安装工具尾端有一六角头，可手动也可接电动或气动工具。具体操作见下图。
